Ficha rápida de equipos de asfalto SR sr9md

Modelo: sr9md

  • Capacidad: 9 m³
  • Tanque: 4.500 lt.

Equipos de asfalto sr SR9MD

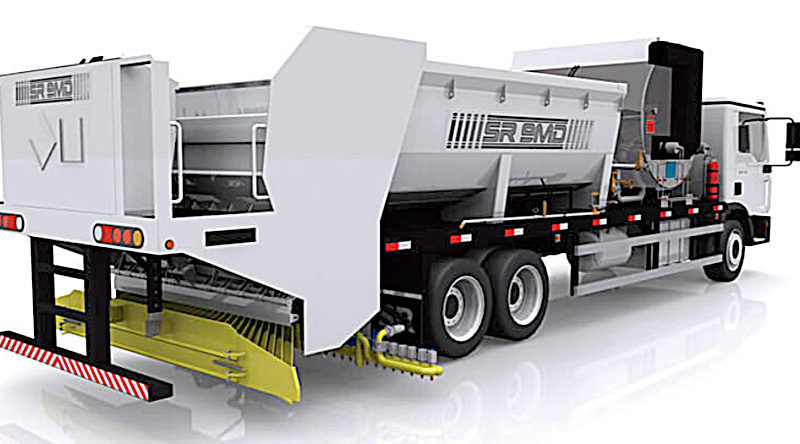

Sr SR9MD 1
Sr SR9MD 2
Sr SR9MD 3

Distribuidor Multiagregados

Desarrollado para tratamientos superficiales, la línea SR MD permite que el esparcimiento de cementos para pavimentación que sean aplicados uniformemente a través de válvulas electroneumáticas capaces de proporcionar ajustes finos a imprimación.

Todo el tratamiento es potencializado a través del sistema para descarga horizontal, que es accionado por cilindro telescópico de doble acción permite que el equipo pueda escurrir toda la carga de agregado sin interrupciones como tratamientos en túneles, terrenos inclinados, arcén, próximo a red de alta tensión, árboles, entre otros.

Por tratarse de un volquete equipado con una compuerta de compresión responsable por trasladar todo el material depositado, el sistema no ofrece restricciones para materiales más abrasivos. Las válvulas eletroneumáticas instaladas en la barra esparcidora son capaces de propiciar ajustes finos al realizar la imprimación.

Estructura

Volquete con descarga 100% horizontal, sistema de emulsión y calefacción, barra esparcidora, bolígrafo para pintura manual, sistema para distribución del agregado, plataforma y panel de operación completo y sistema totalmente hidráulico.

Contenedor

Capacidad 9 M³ llano (única con descarga horizontal).

Construida en chapa #4,75 mm.

Cilindro telescópico doble acción (descargar).

Plataforma de operación con piso antideslizante.

Sistema de distribución

10 compuertas accionadas por actuadores electroneumáticos.

Sistema de distribución con canalón de direccionamiento accionado a través de pistón hidráulico.

Distribución de agregados a través de un rodillo con Ø8” conteniendo ranuras para mejor desempeño.

Tacómetro digital para el rodillo.

Vibrador hidráulico posicionado en la caja de descarga.

Compuerta de compresión para el descargar horizontal con veda en caucho y nylon para eliminar la fijación de residuos en el contenedor.

Deflector fijado tras el sistema de distribución para garantizar uniformidad en la acomodación del material agregado.

Chasis

Instalado sobre chasis truck trazado proveído por el cliente.

06 chapas fijas atornilladas en el chasis conforme homologación realizada por INMETRO.

Tanque isométrico

Capacidad: 5.300L.

Construido en chapa A36 #3,35mm.

Aislamiento en lana de vidrio MI-41. (50mm espesor)

Revestimiento en acero inoxidable #0,8mm 430.

Peine de protección y contención equipada con tapa a vacío y presión.

Válvula de fondo conforme ordenanza RTQ7C

Sistema de calefación

02 Sopletes de alta presión.

Serpentinas en tubo DIN 2440 - Ø6”.

Filtro de aceite diésel para los sopletes.

Tanque de aceite diésel presurizado (120 L).

Bombeo emulsión

Bomba de engranaje Ø3” con cámara de calefacción accionada por motor hidráulico.

Tacómetro digital para bomba de engranaje.

Enganche rápido para carga y descarga.

Bolígrafo para retoque.

Filtro previo.

Sistema hidráulico

Sistema de bombas y motores Eaton (Flujo variable).

Reservatorio de aceite hidráulico con capacidad de 350L.

Manómetro de presión paras bombas.

Filtro Hidráulico HDA FRT 0500-10- 20F

Barra espaciadora

36 Válvulas electroneumáticas en aluminio con 3600 mm de alcance (distribución).

36 Picos con alcance de 200 mm a 200mm.

Apertura de 2 en 2 picos.

Sistema de desplazamiento transversal 300 mm.

Levante de la barra a través de 02 pistones hidráulicos. barra através de 02 pistones hidráulicos.
